中空轴脚座型低转速磁粉式制动器

中空轴脚座型低转速磁粉式制动器

Thank you! Your submission has been received!

Oops! Something went wrong while submitting the form.

产品应用范围

卷绕及包装

印刷机械
制袋机械
柔性包装设备
纺织机械

线材制程

电线电缆机械
卷线机械
纤维加工机械
捻线机械

重型与定位

轮胎机械
木工机械
金属加工机械

精密控制

精密性扭矩模拟设备
自动化应用

规格表

	Rated Torque		Capability (75°C)			Inertial Torque (kgm²)
Model	Rated Torque(kgfm)	Rated Torque(Nm)	Current(A)	Power(W)	Time Constant(S)	Inertia (Input)(kgm²)	Weight(kg)	Max. Speed(r/min)	Powder Weight(g)
PLB-0.6-FT	0.6	6	0.60	14.4	0.05	9.0×10⁻⁵	1.8	1,800	20
PLB-012-FT	1.2	12	0.81	19.4	0.08	1.90×10⁻⁴	3.7	1,800	30
PLB-025-FT	2.5	25	0.94	22.5	0.10	4.90×10⁻⁴	4.8	1,800	35
PLB-050-FT	5	50	1.24	30	0.12	1.49×10⁻³	7.7	1,800	45
PLB-100-FT	10	100	2.15	51.5	0.13	4.80×10⁻³	14.6	1,800	120
PLB-200-FT	20	200	2.40	57.6	0.25	2.50×10⁻²	28	1,800	160
PLB-400-FT	40	400	2.70	64.8	0.37	6.89×10⁻²	50	1,800	270
PLB-800-FT	80	800	4.30	103	0.50	2.45×10⁻¹	82.7	1,800	430

Standard Voltage DC 24V

外型尺寸图(mm)

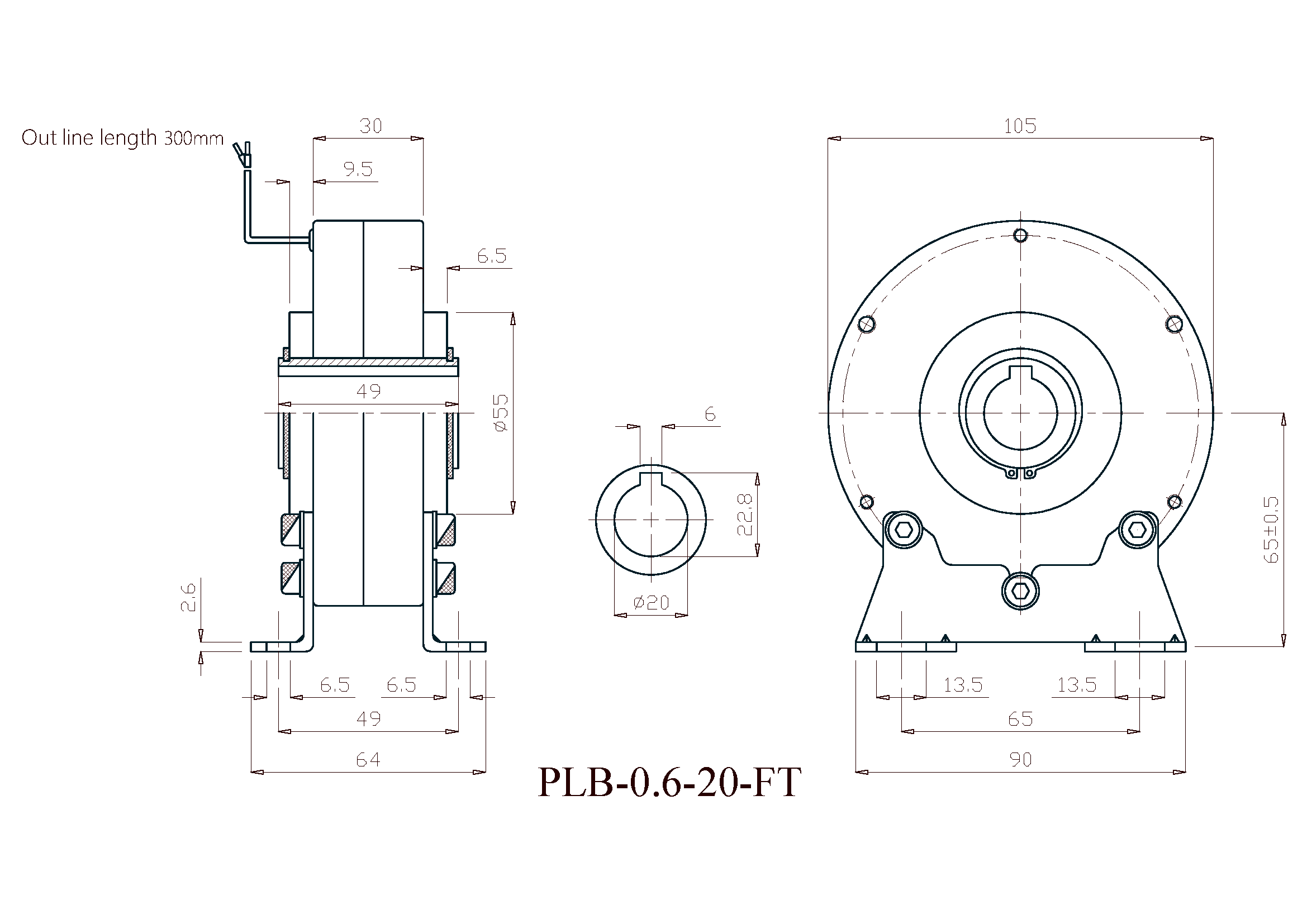

6 Nm

														Axis Body
Type	L1mm	L2mm	L5mm	L6mm	L7mm	L8mm	L9mm	L10mm	L11mm	Cmm	D1mm	D2mm	Hmm	dmm	Wmm	Tmm
PLB-0.6-FT	49	30	6.5	6.5	49	64	13.5	65	90	65±0.5	105	55	2.6	20	6	22.8

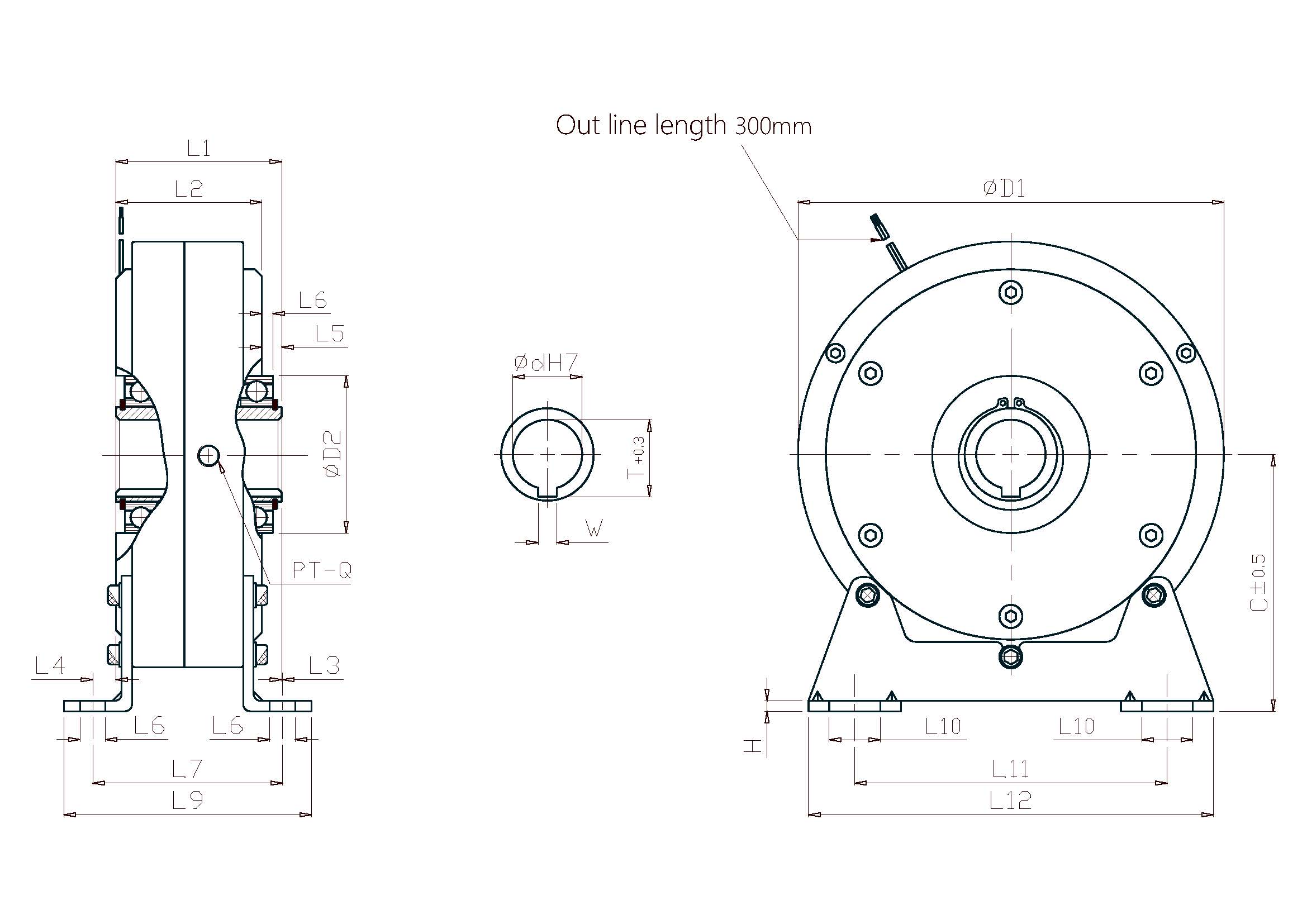

12~800 Nm

																	Axis Body
Type	L1mm	L2mm	L3mm	L4mm	L5mm	L6mm	L7mm	L8mm	L9mm	L10mm	L11mm	Cmm	D1mm	D2mm	Hmm	Q(inch)	d(H7)	W(F8)	T0+0.3mm
PLB-012-FT	70	50	4	4	7	10	78	98	16	80	110	80	134	62	3.5	1/8	25	8	28.3
PLB-025-FT	67	60	1.5	9	4	11.5	77.5	102.5	20	105	140	92	152	62	3.5	1/8	25	8	28.3
PLB-050-FT	72	63	0.4	10	4.8	11	80	107	22	135	175	111	184	68	4.5	1/8	30	8	33.3
PLB-100-FT	89	80	3	12	5	14	104	134	28	155	200	128	219	90	6	1/4	35	10	38.3
PLB-200-FT	129	118	3	14	6	14	148	176	28	195	240	154	278	125	20	3/8	45	14	48.8
PLB-400-FT	145	134	7	18	6	14	170	200	28	225	270	181	327	125	20	3/8	50	14	53.8
PLB-800-FT	170	158	22.5	34.5	6.5	17	227	267	34	250	300	222	398	140	23	3/8	60	18	64.4

本公司保留产品规格尺寸设计变更或停用之权利
