製袋機械用途
巻出し（Unwinding）工程における製袋精度向け安定張力制御（Tension Control）ソリューション
概要
製袋機械では、巻出し（Unwinding）工程全体を通じて安定した張力制御（Tension Control）を維持することが、材料送り、シール、パンチング、カット位置の精度を確保する上で不可欠です。プラスチック袋製袋機、軟包装袋加工設備、各種袋加工機では、巻径、ライン速度、フィルム特性が常に変化するため、送り不安定、シール位置ズレ、袋長誤差、材料のしわなどが発生しやすくなります。
パウダブレーキ（Magnetic Powder Brake）に張力制御装置（Tension Controller）とセンサフィードバックを組み合わせることで、巻出し側において滑らかで再現性の高い制動トルク（Torque）を維持でき、連続運転や速度切替時でも材料張力を安定して制御できます。
このような閉ループ制御（Closed-loop Control）構成は、フィルム搬送安定性、レジスタ精度、工程再現性が袋品質と歩留まりに直結する製袋機械に特に適しています。
OEM 設計者やエンジニアにとって、安定した張力制御は、廃棄ロス低減、繰返し精度向上、設備信頼性確保の中核条件です。
適用設備
プラスチック袋製袋機、底シール製袋機、サイドシール製袋機、ロール袋製造設備、軟包装袋加工機、チャック袋加工機、および各種軟包装・製袋加工設備。
適用材料
PE フィルム、PP フィルム、OPP フィルム、CPP フィルム、複合包装フィルム、印刷フィルム、生分解性フィルム、多層軟包装材料、および巻出し（Unwinding）製袋工程で使用される各種ロール材。
なぜ張力制御（Tension Control）が製袋機械に重要なのか
製袋システムでは、フィルムを一定かつ安定した張力で送り出すことが、レジスタ精度、シール位置、カット長さの精度を維持するために必要です。巻出し側のロール径は連続的に小さくなるため、制動トルクをリアルタイムで調整し、材料搬送の安定性と後工程加工精度の一貫性を確保する必要があります。
フィルム送り精度を維持
シール位置とカット位置を安定化
しわ・スリップを防止
変速時の繰返し精度を向上
製袋ラインで発生しやすい張力関連トラブル
製袋機械は薄い軟質フィルムを扱うことが多く、連続巻出し（Unwinding）による材料送り条件下で運転されるため、わずかな張力変動でも、シール位置、カット安定性、最終的な袋品質に直接影響します。
フィルム送り不安定
巻出し張力が変動すると、フィルム搬送が不連続になり、送り誤差や搬送不安定が発生し、シール工程やパンチング工程間の同期性に影響します。
シール位置ズレ
工程中に材料張力が変化すると、工程間の材料長さに微小な変化が生じ、シール位置のズレや印刷レジスタマークの位置ズレにつながります。
袋長のばらつき
巻径変化に対してシステムが適切に張力補正を行えない場合、実際の送り長さに誤差が生じ、袋長の不均一や寸法精度低下の原因となります。
フィルムのしわ・伸び変形
張力が過大、または分布が不均一な場合、軟質フィルムの伸び、印刷柄の変形、しわが発生し、シール品質や外観に影響します。
加減速時の材料スリップ
ライン速度が急激に変化する際、張力応答が不足すると、材料の瞬間的なスリップや送り過多が発生し、運転不安定や廃棄率上昇につながります。
製袋機械向け統合型張力制御（Tension Control）ソリューション
一般的な製袋機向けソリューションでは、パウダブレーキ（Magnetic Powder Brake）、張力制御装置（Tension Controller）、張力センサ（Tension Sensor）、および適切に配置されたガイドローラシステムを組み合わせ、応答性の高い閉ループ制御（Closed-loop Control）構成を形成します。このシステムにより、巻径やライン速度が変化しても安定した巻出し張力を維持し、スムーズな材料送りと後工程加工精度の確保に貢献します。
適用に適した用途
- プラスチック袋製袋ライン
- 軟包装袋加工設備
- 印刷フィルム製袋
- フレキシブル包装機械
- 材料送り、シール、カット精度を同時に求められる各種巻出し（Unwinding）加工用途
コアバリュー
- 安定した巻出し張力
- よりスムーズなフィルム搬送
- シールおよびカットの一貫性向上
- 材料ロス低減
- 袋品質全体の向上

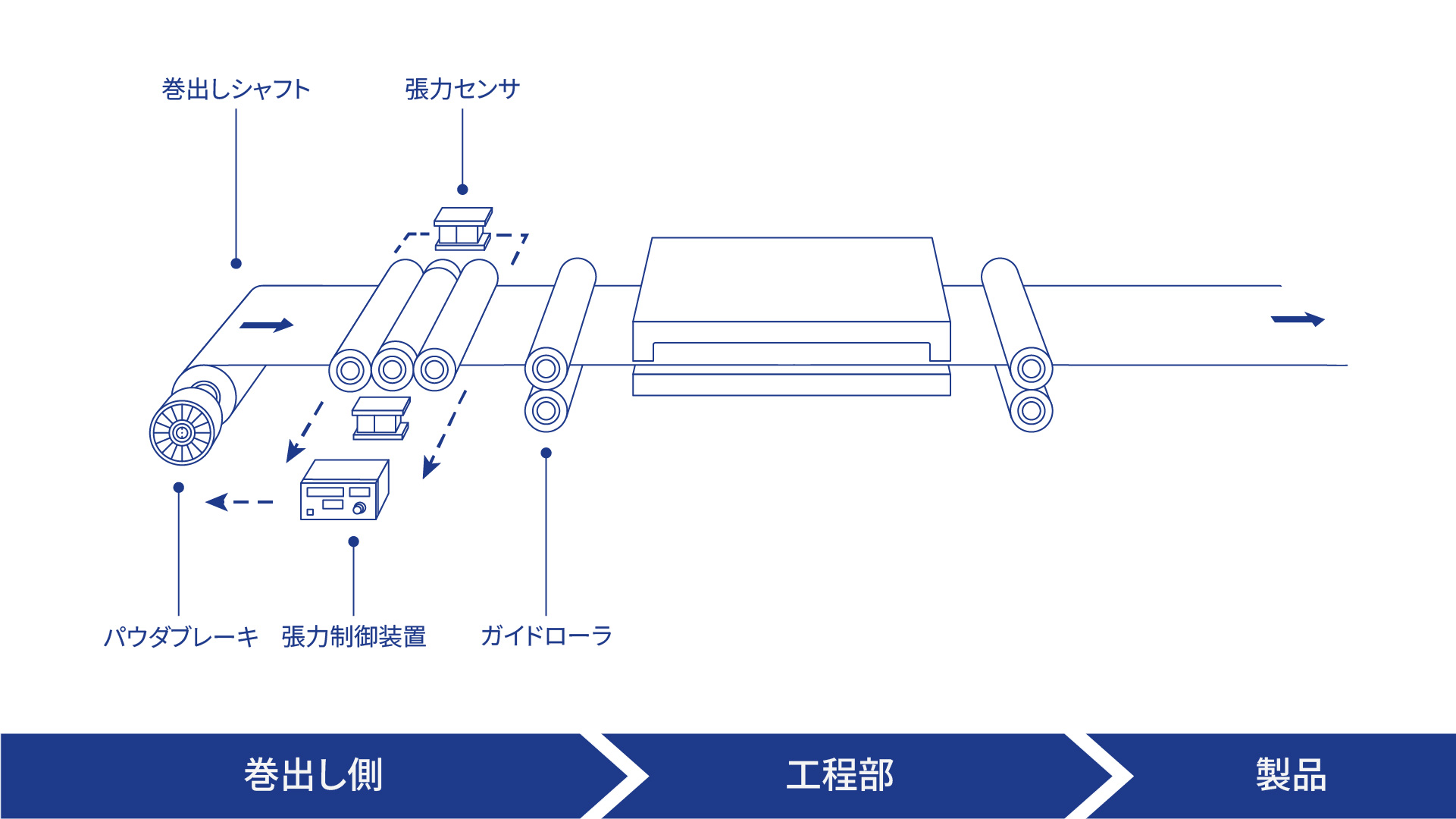

製袋機械向け閉ループ張力制御（Closed-loop Tension Control）システム構成
システム構成要素
パウダブレーキ（Magnetic Powder Brake）
トルク発生
張力制御装置（Tension Controller）
信号処理および補正
張力センサ（Tension Sensor）
フィードバック測定
巻出しシャフトおよびガイドローラ（Unwinding Shaft and Guide Rollers）
ウェブ搬送および走行安定化
制御ロジック
システムは実際の張力を連続測定し、設定張力値と比較します。
制御装置は現在張力と目標張力の偏差をリアルタイムで演算します。
システムは巻径変化に応じて補正を行います。
システムはライン速度変化および工程動特性に応じても補正を行います。
制御出力電流を調整し、制動トルクを補正します。
最終的に閉ループ制御システムを形成し、安定かつ一定の張力を維持します。
なぜパウダブレーキ（Magnetic Powder Brakes）が製袋機械に適しているのか
製袋機械では、滑らかなトルク出力、迅速な応答性、多様な運転条件下での安定性能が求められます。
パウダブレーキ（Magnetic Powder Brake）は、巻材の巻出し（Unwinding）および工程中の連続的で安定した材料送り制御に適しており、従来の制動方式で発生しやすい急激な制動挙動を抑制できます。
滑らかで安定したトルク出力
パウダブレーキ（Magnetic Powder Brake）は再現性の高い制動トルクを提供し、安定した材料張力と一貫したフィルム送り状態の維持に貢献します。
巻径変化に対応した高精度張力制御
制動トルクを連続的に調整できるため、システムは巻出しロール径の縮小に応じて補正を行い、実際の張力を目標設定値に近い状態で維持できます。
連続スリップ運転に対応
製袋ラインの巻出し側では長時間の連続制動が必要となるため、適切な放熱性能を備えたパウダブレーキは、長時間スリップと安定生産に対応できます。
袋品質向上と廃棄ロス低減に貢献
より安定した張力により、シール位置、袋長の一貫性、フィルム追従精度を改善し、材料ロスを低減しながら製品品質を向上できます。
代表的な設置位置
巻出し側
工程部
設備速度や精度要求に応じて、単一ゾーンまたは多ゾーン張力制御構成を選択できます。
推奨製品構成
最終的な選定は、必要トルク、ライン速度、および材料特性に基づいて決定する必要があります。
Engineering FAQ
以下は、製袋機械における張力制御（Tension Control）、巻出し（Unwinding）フィルム処理、およびパウダブレーキ（Magnetic Powder Brake）の選定に関する代表的な技術課題を整理したものです。
安定した張力制御により、フィルム送りを一定に保つことができ、シール位置、袋長精度、最終的な袋品質に直接影響します。
パウダブレーキは滑らかで調整可能な制動トルクを提供し、連続スリップ運転に適しているため、安定した巻出し張力制御に非常に適しています。
代表的な問題として、送り誤差、しわ、シール位置ズレ、袋長不均一、フィルムの伸び変形、および工程中の廃棄増加が挙げられます。
制御装置はセンサフィードバックと巻径補正ロジックに基づいて制動電流を調整し、巻出しロール径が徐々に小さくなっても、制動トルクを同期して補正します。
関連技術インサイト
製造最適化および機械要素設計に関する技術インサイトをさらにご覧ください。
技術総括
製袋機械では、巻出工程（Unwinding Process）において精密な材料送り、シールの繰返し性、カットの一貫性を維持するために、安定した張力制御（Tension Control）が不可欠です。
パウダブレーキ（Magnetic Powder Brake）に制御装置とセンサフィードバックを組み合わせることで、有効な閉ループ制御（Closed-loop Control）システムを構成し、巻径変化、速度変動、材料の感度に対応できます。
このシステム構成は、しわ、送り不安定、シール位置ズレ、廃棄率の低減に貢献すると同時に、設備信頼性と製品品質を向上します。
エンジニアおよび OEM 設計者にとって、これは成熟度が高く、実用性に優れ、広く検証された高性能製袋設備向けソリューションです。
