塗佈／貼合機械解決方案
適用於精密塗佈、貼合與捲材加工產線的穩定張力控制（Tension Control）解決方案
解決方案概述
塗佈／貼合機械所需的，不只是各段導輥之間的穩定傳送，更是一套能從放料、塗佈、貼合到收捲全程維持穩定張力控制（Tension Control）的整體架構。若材料張力不穩，容易造成塗層厚度不均、貼合對位偏差、皺摺增加與成品收捲品質不一致。
HELISTAR 的塗佈／貼合機械解決方案，以系統層級（System-level）思維整合磁粉式制動器&離合器（Magnetic Powder Brake & Clutch）、張力控制器（Tension Controller）、張力感測器（Tension Sensor）與適當的機構配置，用於因應捲徑變化、線速度升降、基材敏感度差異與多層材料貼合動態，同時維持平順的制動轉矩（Braking Torque）與穩定的材料走行。對 OEM 設備商而言，這代表更完整且可靠的設備平台；對工廠管理者而言，則可降低塗佈缺陷、減少皺摺與貼合偏移，並在薄膜、金屬箔、紙材與複合結構材料等應用中維持穩定產出。
其核心價值在於：塗佈與貼合表現更穩定、材料損耗更低、整線生產再現性更高。
適用對象
- 溶劑型與水性塗佈產線
- 乾式貼合機與押出貼合機
- 薄膜、金屬箔與紙材貼合系統
- 多層捲材加工設備
- 需穩定走料的精密塗佈與表面處理區段
核心價值
- 在整個幅寬範圍內維持更均勻的塗佈應用
- 改善貼合層間對位精度與接著一致性
- 提升塗佈、烘乾與收捲各區段的走料穩定性
- 降低因缺陷與製程切換造成的材料損耗
- 減少維持一致製程品質所需的操作員調機經驗依賴
- 在不同基材、塗佈配方與班次條件下維持更具再現性的生產結果
塗佈／貼合機械常見的張力控制挑戰
塗佈／貼合產線必須在材料經過放料、塗佈頭、貼合壓合區、烘箱與收捲區段時，持續維持穩定張力。真正可靠的解決方案，必須將這些變因整合為一套控制系統，才能同時兼顧塗佈品質、貼合穩定性與產線效率。
塗層厚度不穩
若材料在塗佈區段的張力波動，基材在製程負載下便可能產生微小位移或變形，進而影響塗層均勻度。解決方案必須讓材料在塗佈區維持穩定走行。
皺摺與材料變形
薄膜、金屬箔、紙材與複合基材對低張力、過張力與轉矩波動都十分敏感。控制系統必須降低材料位移與張力波動，避免皺摺、拉伸與製程不良。
貼合對位偏差與貼合品質不一致
當多層材料在張力不穩的條件下進行貼合時，層間對位容易偏移，貼合品質也會變得不穩定。解決方案必須在貼合區維持穩定張力，以支援更一致的層間控制。
捲徑變化導致放料不穩
當母捲外徑逐漸變小時，放料端所需的制動行為會持續改變。若未進行即時補償，前段張力波動便會影響整個後段塗佈或貼合製程。
高價值製程品質依賴操作人員調機經驗
塗佈與貼合製程通常涉及敏感基材與精密的製程條件，塗層均勻性與貼合對位的維持往往高度依賴操作員的個人經驗與手動調機能力。在切換不同基材、塗佈配方或貼合結構時，品質結果可能因操作人員不同而出現明顯差異。這不僅在人員異動時提高品質風險，也使新進人員面對複雜配方時的訓練成本上升，並讓跨產品線建立一致品質標準更加困難。
為何塗佈與貼合機的張力控制需要系統層級（System-level）設計
穩定的塗佈與貼合品質並非只依賴制動器本身，而是取決於制動轉矩、張力回授、控制器響應、走料機構及製程動態之間的整體協調。
透過系統層級（System-level）的設計，可在整個捲對捲（Roll-to-roll）製程中維持穩定張力，提升塗佈均勻性、貼合精度與成品品質一致性。
元件匹配（Component Matching）
磁粉式制動器（Magnetic Powder Brake）、磁粉式離合器（Magnetic Powder Clutch）、張力控制器、張力感測器及走料機構，皆需依據材料特性、製程需求、設備速度與轉矩範圍進行整體配置，以維持穩定的塗佈與貼合條件。
動態響應（Dynamic Response）
系統需能平順補償捲徑變化、速度切換、溫度變化與材料特性，避免張力波動造成皺摺、塗層不均、貼合偏移或夾氣等缺陷。
長期生產穩定性（Long-Term Production Stability）
穩定的系統控制可維持一致的塗層品質、貼合效果與收捲結構，降低人工調整需求，提升不同材料與不同工單之間的製程再現性與生產效率。
適用於塗佈與貼合產線的閉迴路控制（Closed-loop Control）張力架構
系統組成元件
磁粉式制動器/離合器（Magnetic Powder Brake / Clutch）
扭矩產生
張力控制器（Tension Controller）
訊號處理與補償
張力感測器（Tension Sensor）
回授量測
放料軸與導輪（Unwinding Shaft and Guide Rollers）
走料傳送與路徑穩定
控制邏輯
系統持續量測實際張力，並與目標設定值進行比較。
控制器即時計算目前張力與目標張力之間的偏差。
系統依據捲徑變化進行補償。
系統同時依線速度變化與製程動態進行補償。
控制輸出電流隨之調整，以修正制動轉矩。
最終形成閉迴路控制系統，以維持穩定且一致的張力。
適用於塗佈／貼合機械的三階段張力控制解決方案
塗佈／貼合機械對張力控制（Tension Control）的需求，會隨著線速度、基材敏感度、塗佈均勻性目標、貼合對位要求與多區段製程複雜度而改變。
HELISTAR 將塗佈／貼合應用的解決方案劃分為三個實用層級，讓 OEM 採購方與工廠管理者可依實際需求，選擇合適的系統能力、整合深度與投資效益。
此種系統層級（System-level）思維，可確保制動器、控制器、感測方式與機台動態之間相互配合，而非僅以單一零件思維處理張力問題。

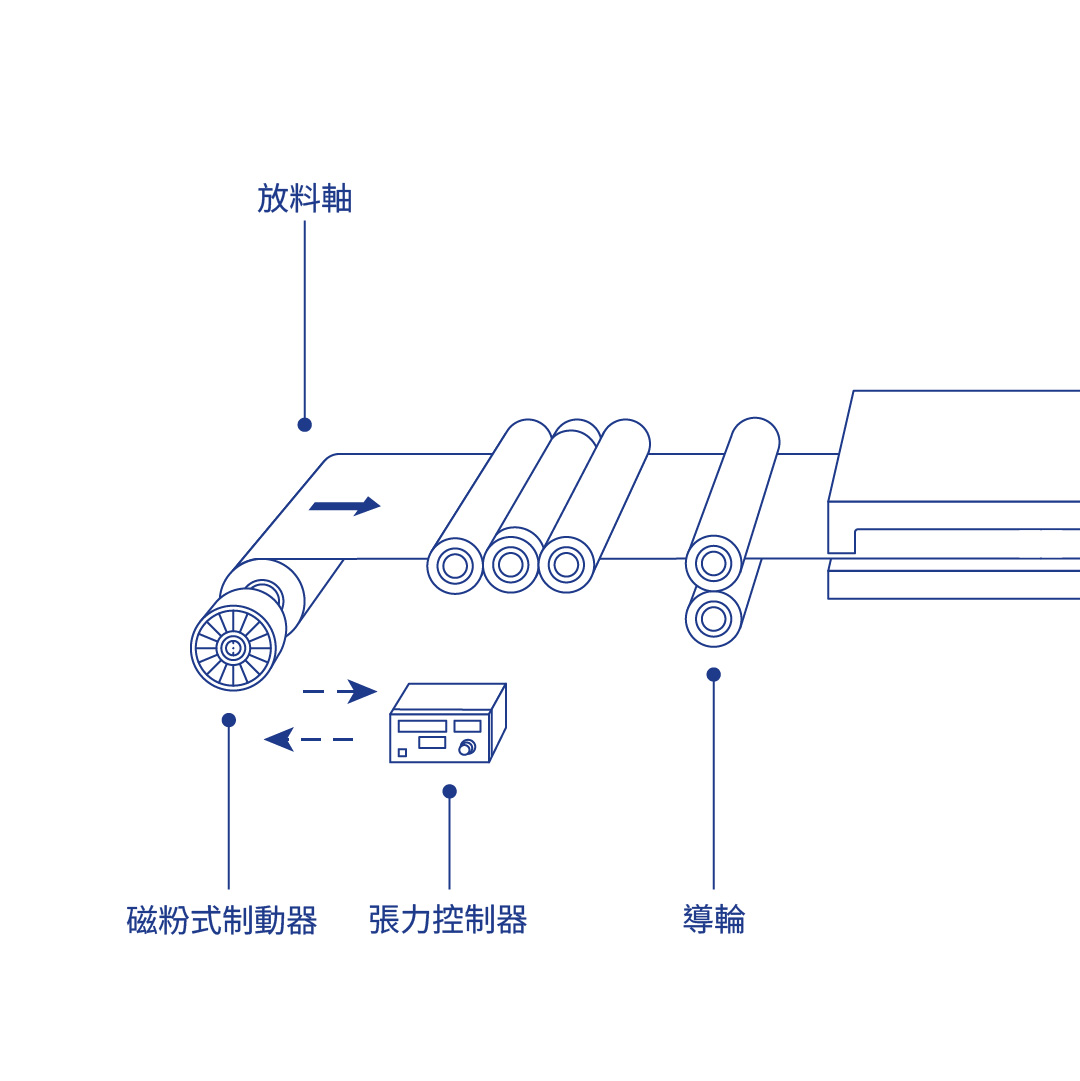

適用標準塗佈與貼合產線的入門型張力控制方案
適用情境
適合運轉條件較單純、線速度中等，且材料走行要求較為標準的塗佈或貼合設備。也適合希望降低對人工張力管理依賴、在較單純的塗佈或貼合製程中建立更可靠製程基礎的生產單位。
配置內容
- 磁粉式制動器（Magnetic Powder Brake），提供穩定的放料轉矩
- 磁粉式離合器（Magnetic Powder Clutch），提供穩定的收料轉矩
- 基礎型張力控制器（Tension Controller）或手動調整介面
- 標準導輥配置，用於維持基本走料穩定性
- 適合開迴路控制（Open-loop Control）或半手動調整型應用
導入效果
可作為成本效益佳的基礎配置，協助標準塗佈或貼合應用維持穩定送料、改善基本塗佈或貼合一致性，並降低因張力波動造成的常見不良。
適用高塗佈與貼合品質需求的閉迴路張力控制方案
適用情境
適合高速塗佈與貼合產線，特別是對走料穩定性、塗佈均勻性、貼合對位一致性與捲徑變化補償有更高要求的設備。也適合不同操作員或換料條件下塗佈品質或貼合表現不一致、希望降低人工調機依賴、以系統穩定性確保品質再現性的生產單位。
配置內容
- 磁粉式制動器（Magnetic Powder Brake），可即時調整轉矩輸出
- 磁粉式離合器（Magnetic Powder Clutch），可即時調整轉矩輸出
- 具閉迴路控制（Closed-loop Control）能力的張力控制器（Tension Controller）
- 張力感測器（Tension Sensor），用於持續監測材料張力
- 最佳化的放料與導輥配置，用於提升走料穩定性
導入效果
可提供更穩定的材料輸送、更佳的塗佈再現性、更一致的貼合對位表現，並在更廣泛的材料條件與運轉狀態下維持穩定的加工品質。
適用高性能塗佈與貼合系統的整合式張力管理方案
適用情境
適合高速或高附加價值塗佈／貼合系統，特別是對放料、製程區段、多層材料處理、烘乾與收捲行為協同控制，以及不同基材結構生產再現性有更高要求的應用。也適合管理多種塗佈配方或貼合組合、需要跨不同產品設定與操作人員維持一致製程品質的工廠管理場景。
配置內容
- 磁粉式制動器（Magnetic Powder Brake），可即時調整轉矩輸出
- 磁粉式離合器（Magnetic Powder Clutch），可即時調整轉矩輸出
- 可與產線控制邏輯整合的進階張力控制器（Tension Controller）
- 張力感測器（Tension Sensor），針對高敏感製程配置的張力感測策略
- 橫跨放料、塗佈、貼合、烘乾與收捲行為的系統層級（System-level）最佳化配置
導入效果
可進一步提升整體製程穩定性、塗佈與貼合品質可預測性、調機效率與高階捲材加工環境下的生產掌握度，特別適合對一致性與控制能力要求極高的應用。
典型應用
HELISTAR 的塗佈／貼合解決方案適用於各類捲材加工製程，只要張力穩定性會直接影響塗佈品質、貼合對位、走料穩定性與成品收捲表現，皆可導入此類控制架構。
薄膜塗佈產線
維持穩定材料張力，有助於提升塗佈均勻性、改善走料平穩度，並降低敏感薄膜上的缺陷風險。
乾式與押出貼合系統
改善貼合區段的層間控制與材料穩定性，協助維持對位精度與貼合品質一致性。
金屬箔、紙材與多層複合加工線
支援不同基材共同加工時所需的精密張力控制，確保製程在穩定且可重複的條件下進行。
表面處理與功能性塗層設備
在高附加價值捲材應用中，提供更平順的放料行為與更穩定的塗佈製程表現。
導入 HELISTAR 解決方案可獲得的效益
完整整合的張力控制方案，不只改善放料區段表現，更能強化整體走料穩定性、保護製程品質，並為設備製造商與生產端帶來可衡量的導入價值。
提升塗佈品質穩定性
穩定的材料張力有助於基材更一致地通過塗佈區段，進而改善塗層均勻性並降低不良率。
改善貼合對位穩定性
降低張力波動有助於在貼合區維持更穩定的層間定位，提升對位一致性與成品品質。
提升跨區段走料穩定性
受控的張力行為有助於減少皺摺、跑偏與材料變形，使塗佈、烘乾、貼合與收捲各區段維持更穩定的走行。
降低浪費並縮短換料後的重新調機時間
藉由提升製程再現性，可有效減少啟停報廢、縮短切換基材或塗佈配方後的調機時間，讓產線在具效率的速度下穩定運轉——而無需依賴個人操作經驗從頭重建製程條件。
降低操作員調機依賴，提升跨產品線品質一致性
系統層級架構讓走料行為更為穩定，不因操作員不同、基材切換或班次交替而產生明顯品質差異——降低每次換料或換配方都需資深人員手動調整製程的依賴，使塗佈與貼合品質在不同產品設定與操作條件下都更具可預測性。
應用案例
案例
某軟包裝材料加工廠的多層貼合產線，希望改善層間對位穩定性，並降低變速與長時間連續生產時因皺摺造成的材料損耗。
挑戰
原有放料系統在捲徑變化時容易產生張力波動，尤其在加減速過程中更為明顯，導致間歇性材料變形、貼合對位偏差與成品收捲品質不一致，進而增加報廢並限制穩定運轉速度。
解決方案
HELISTAR 導入由磁粉式制動器、離合器、張力控制器與張力感測器所構成的閉迴路控制架構，並依據材料結構、線速度與貼合製程需求進行參數調整，使系統可即時補償捲徑變化並穩定制動轉矩輸出。
結果
導入後，走料更穩定，貼合對位表現改善，因皺摺造成的損耗降低，成品收捲一致性也同步提升。不同產品結構與操作人員之間的生產結果更趨一致，切換基材或停機重啟後所需的人工再調機大幅減少，有效降低對資深人員介入的依賴。
為何塗佈／貼合機械張力控制選擇 HELISTAR
HELISTAR 兼具零組件工程能力與走料、塗佈、貼合與收捲製程的實務理解。
我們的方案以穩定轉矩輸出、可靠回授控制與應用導向整合支援為核心，協助客戶從單一元件選型進一步走向更有效的系統設計。
憑藉多年磁粉式與電磁式離合／制動技術經驗，我們可為 OEM 採購方與工廠管理者提供兼具耐用性、生產適配性與明確導入價值的解決方案。
多年來專注於張力控制
全球機械合作夥伴
檢驗承諾
應用產業
FAQ
以下問題整理自 OEM 採購方與工廠管理者在評估塗佈／貼合機械張力控制方案時最常關心的導入重點，內容聚焦於系統層級價值、配置考量與實際生產效益。
因為塗佈品質與貼合穩定性，取決於制動器、離合器、控制器、感測器、放料機構、製程區段與收捲行為之間是否協同運作。單一零件升級未必能真正解決皺摺、對位偏差或成品捲料品質不一致等問題。從系統層級評估，才能獲得更穩定且可重複的生產結果。
其核心價值在於為放料端提供平順且可控制的制動轉矩，並在捲徑持續變化時維持較穩定的材料張力。對 OEM 設備商而言，可提升整機平台穩定性；對工廠管理者而言，則可改善製程一致性、降低浪費，並提升成品收捲品質。
可以。配置完善的張力控制系統，其核心運營效益之一正是減少維持塗佈均勻性與貼合對位所需的人工介入與個人技術依賴。當系統能自動補償捲徑變化與製程波動時，生產結果的再現性便會提升——無論由哪位操作員設定產線或哪個班次運轉，品質輸出都更趨一致。這對頻繁切換基材或塗佈配方的塗佈／貼合工廠尤為重要，可有效縮短換料調機時間、降低新進人員的訓練負擔，並在人員異動時降低品質風險。
可以。相同的系統架構可依需求應用於塗佈機、乾式貼合機、押出貼合機與其他捲材加工設備。最終配置則需依基材特性、幅寬、線速度、轉矩需求與製程精度進行調整。
適當匹配的張力控制系統可降低啟停報廢、提升製程再現性，並使產線較不易受到速度變化與捲徑變動影響。這有助於提升稼動率、穩定產品品質，並讓多批次工單與不同材料結構的管理更容易。
適用於塗佈／貼合機械應用的建議產品
塗佈／貼合機械常見的建議產品組合，通常包含用於放料端轉矩控制的磁粉式制動器、用於即時調整的張力控制器，以及用於回授穩定控制的張力感測器。
磁粉式制動器
專為連續滑差運轉設計，具備優異散熱性能
磁粉式離合器
專為平順轉矩傳遞設計，具備穩定控制與靈敏接合特性
張力感測器
高靈敏回授，適用於閉迴路控制
張力控制器
支援捲徑演算與錐度張力控制
