コーティング／ラミネート機械向けソリューション
精密コーティング、ラミネート、ウェブ加工ライン向けの安定した張力制御（Tension Control）ソリューション
ソリューション概要
コーティング／ラミネート機械に必要なのは、各ガイドロール間の安定搬送だけではありません。巻出し、コーティング、ラミネート、巻取りの全工程で安定した張力制御（Tension Control）を維持する総合的なシステム構成が不可欠です。材料張力が不安定になると、塗膜厚さのばらつき、ラミネート位置ずれ、しわの増加、完成ロール品質の不均一が発生しやすくなります。
HELISTAR のコーティング／ラミネート機械向けソリューションは、システムレベル（System-level）の考え方に基づき、パウダブレーキ／クラッチ（Magnetic Powder Brake & Clutch）、張力制御器（Tension Controller）、張力センサ（Tension Sensor）、適切な機械構成を統合します。巻径変化、ライン速度の加減速、基材感度の違い、多層材料のラミネート動作に対応しながら、滑らかな制動トルク（Braking Torque）と安定した材料搬送を維持します。
OEM 装置メーカーには完成度と信頼性の高い設備プラットフォームを、工場管理者にはコーティング欠陥、しわ、ラミネート位置ずれの低減と、フィルム、金属箔、紙、多層複合材料における安定生産を提供します。
中核となる価値は、コーティング／ラミネート性能の安定、材料ロスの低減、ライン全体の生産再現性向上です。
対象設備
- 溶剤系・水系コーティングライン
- ドライラミネーター・押出ラミネーター
- フィルム、金属箔、紙材のラミネートシステム
- 多層ウェブ加工設備
- 安定搬送が求められる精密コーティング・表面処理区間
コアバリュー
- 幅方向全体でより均一なコーティングを維持
- ラミネート層間の位置精度と接着均一性を改善
- コーティング、乾燥、巻取り各区間の搬送安定性を向上
- 欠陥と工程切替による材料ロスを低減
- 一定した工程品質を維持するための作業者の調整経験への依存を低減
- 基材、塗工液、シフトが異なる条件でも再現性の高い生産結果を維持
コーティング／ラミネート機械における一般的な張力制御課題
コーティング／ラミネートラインでは、材料が巻出し、コーティングヘッド、ラミネートニップ、乾燥炉、巻取りの各区間を通過する間、安定した張力を継続的に維持する必要があります。信頼性の高い解決には、これらの変動要因を一つの制御システムとして統合し、コーティング品質、ラミネート安定性、ライン効率を同時に確保することが重要です。
塗膜厚さのばらつき
コーティング区間で材料張力が変動すると、工程負荷によって基材に微小な位置ずれや変形が生じ、塗膜の均一性に影響します。コーティング区間で材料を安定走行させるソリューションが必要です。
しわと材料変形
フィルム、金属箔、紙、複合基材は、低張力、過張力、トルク変動に敏感です。制御システムは材料の位置ずれと張力変動を抑え、しわ、伸び、工程不良を防ぐ必要があります。
ラミネート位置ずれと接合品質のばらつき
多層材料を不安定な張力条件でラミネートすると、層間位置がずれやすく、接合品質も不安定になります。ラミネート区間で安定張力を維持し、均一な層間制御を支える必要があります。
巻径変化による巻出し不安定
原反ロールの外径が徐々に小さくなるにつれて、巻出し側に必要な制動条件も継続的に変化します。リアルタイム補正がなければ、前段の張力変動が後段のコーティング／ラミネート工程全体に影響します。
高付加価値工程の品質が作業者の調整経験に依存
コーティング／ラミネート工程では、敏感な基材と精密な工程条件を扱うため、塗膜均一性とラミネート位置精度の維持が作業者個人の経験と手動調整能力に大きく依存しがちです。基材、塗工液、ラミネート構成を切り替えると、担当者によって品質結果に大きな差が生じる可能性があります。人員変更時の品質リスクと複雑な配合に対する教育コストが高まり、製品ラインをまたいだ統一品質基準の確立も困難になります。
コーティング／ラミネート機の張力制御にシステムレベル（System-level）設計が必要な理由
安定したコーティング／ラミネート品質はブレーキ単体だけで実現できません。制動トルク、張力フィードバック、制御器の応答性、搬送機構、工程ダイナミクスを総合的に協調させる必要があります。
システムレベル（System-level）の設計により、ロール・ツー・ロール（Roll-to-roll）工程全体で安定した張力を維持し、塗膜均一性、ラミネート精度、完成品品質の一貫性を向上できます。
コンポーネントマッチング（Component Matching）
パウダブレーキ（Magnetic Powder Brake）、パウダクラッチ（Magnetic Powder Clutch）、張力制御器、張力センサ、搬送機構は、材料特性、工程要件、設備速度、トルク範囲に基づいて総合的に構成し、安定したコーティング／ラミネート条件を維持する必要があります。
動的応答（Dynamic Response）
システムは巻径変化、速度切替、温度変化、材料特性を滑らかに補正し、張力変動によるしわ、塗膜不均一、ラミネート位置ずれ、気泡などの欠陥を防ぐ必要があります。
長期生産安定性（Long-Term Production Stability）
安定したシステム制御により、塗膜品質、ラミネート性能、巻取り構造を一定に保ち、手動調整を減らし、材料やジョブが異なる条件でも工程再現性と生産効率を高められます。
コーティング／ラミネートライン向け閉ループ制御（Closed-loop Control）張力アーキテクチャ
システム構成要素
パウダブレーキ／クラッチ（Magnetic Powder Brake / Clutch）
トルク発生
張力制御器（Tension Controller）
信号処理と補正
張力センサ（Tension Sensor）
フィードバック測定
巻出し軸とガイドロール（Unwinding Shaft and Guide Rollers）
搬送とパス安定化
制御ロジック
システムが実張力を継続的に測定し、目標設定値と比較します。
制御器が実張力と目標張力の偏差をリアルタイムで算出します。
システムが巻径変化を補正します。
ライン速度の変化と工程ダイナミクスも同時に補正します。
制御出力電流を調整し、制動トルクを補正します。
最終的に閉ループ制御システムを形成し、安定した一定張力を維持します。
コーティング／ラミネート機械向け3段階張力制御ソリューション
コーティング／ラミネート機械に求められる張力制御（Tension Control）は、ライン速度、基材感度、塗膜均一性、ラミネート位置精度、多区間工程の複雑さによって異なります。
HELISTAR は用途別ソリューションを三つの実用レベルに分け、OEM 調達担当者と工場管理者が実際の要件に応じて、適切なシステム能力、統合レベル、投資効果を選択できるようにしています。
このシステムレベル（System-level）の考え方により、張力問題を単一部品として扱うのではなく、ブレーキ、制御器、検出方式、機械ダイナミクスを相互に連携させます。
標準コーティング／ラミネートライン向けエントリー張力制御ソリューション
適用シーン
運転条件が比較的単純で、ライン速度が中程度、標準的な材料搬送が求められるコーティング／ラミネート設備に適しています。手動張力管理への依存を減らし、比較的単純な工程でより信頼性の高い生産基盤を構築したい現場にも適しています。
構成内容
- 安定した巻出しトルクを供給するパウダブレーキ（Magnetic Powder Brake）
- 安定した巻取りトルクを供給するパウダクラッチ（Magnetic Powder Clutch）
- 基本型張力制御器（Tension Controller）または手動調整インターフェース
- 基本的な搬送安定性を維持する標準ガイドロール構成
- 開ループ制御（Open-loop Control）または半手動調整用途に対応
導入効果
コスト効率に優れた基本構成として、標準的なコーティング／ラミネート用途で安定した材料供給を維持し、基本的な工程均一性を改善するとともに、張力変動による一般的な不良を低減します。
高いコーティング／ラミネート品質に対応する閉ループ張力制御ソリューション
適用シーン
高速コーティング／ラミネートライン、特に搬送安定性、塗膜均一性、ラミネート位置精度、巻径変化補正に高い要求がある設備に適しています。作業者や材料交換条件によって品質がばらつき、手動調整への依存を減らしてシステム安定性により品質再現性を確保したい現場にも適しています。
構成内容
- トルク出力をリアルタイム調整できるパウダブレーキ（Magnetic Powder Brake）
- トルク出力をリアルタイム調整できるパウダクラッチ（Magnetic Powder Clutch）
- 閉ループ制御（Closed-loop Control）対応の張力制御器（Tension Controller）
- 材料張力を継続監視する張力センサ（Tension Sensor）
- 搬送安定性を高める最適化された巻出し・ガイドロール構成
導入効果
より安定した材料搬送、優れた塗工再現性、均一なラミネート位置精度を実現し、幅広い材料条件と運転状態でも安定した加工性能を維持します。

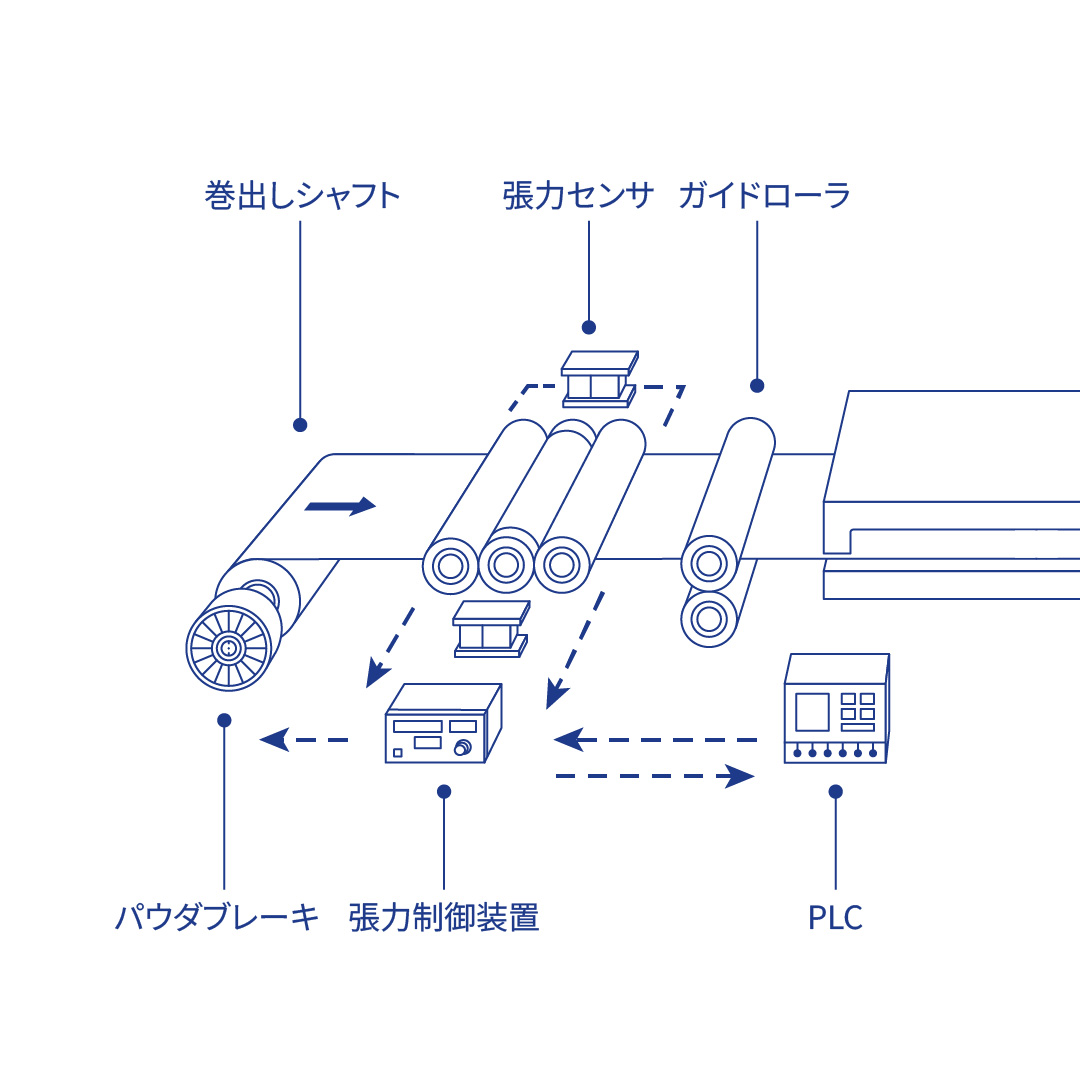

高性能コーティング／ラミネートシステム向け統合張力管理ソリューション
適用シーン
高速または高付加価値コーティング／ラミネートシステム、特に巻出し、工程区間、多層材料処理、乾燥、巻取りの協調制御と、異なる基材構成の生産再現性に高い要求がある用途に適しています。複数の塗工液やラミネート構成を管理し、製品設定や作業者が異なっても一定した工程品質を維持する必要がある工場にも適しています。
構成内容
- トルク出力をリアルタイム調整できるパウダブレーキ（Magnetic Powder Brake）
- トルク出力をリアルタイム調整できるパウダクラッチ（Magnetic Powder Clutch）
- ライン全体の制御ロジックと統合可能な高度張力制御器（Tension Controller）
- 高感度搬送工程向けの検出方式を採用した張力センサ（Tension Sensor）
- 巻出し、コーティング、ラミネート、乾燥、巻取り動作を横断するシステムレベル（System-level）の最適化構成
導入効果
工程全体の安定性、コーティング／ラミネート品質の予測性、段取り効率、高度なウェブ加工環境における生産管理能力をさらに高め、一貫性と制御性能への要求が極めて高い用途に対応します。
代表的な用途
HELISTAR のコーティング／ラミネート向けソリューションは、張力安定性が塗膜品質、ラミネート位置、搬送安定性、完成ロール性能に直接影響する各種ウェブ加工工程に適用できます。
フィルムコーティングライン
安定した材料張力により、塗膜均一性と搬送安定性を高め、敏感なフィルム上の欠陥リスクを低減します。
ドライラミネート・押出ラミネートシステム
ラミネート区間の層間制御と材料安定性を改善し、位置精度と接合品質の一貫性を維持します。
金属箔、紙、多層複合材加工ライン
異なる基材を同時加工する際に必要な精密張力制御を提供し、安定した再現可能な工程条件を確保します。
表面処理・機能性コーティング設備
高付加価値ウェブ用途において、より滑らかな巻出し動作と安定したコーティング工程性能を提供します。
HELISTAR ソリューション導入によって得られる効果
統合された張力制御ソリューションは、巻出し区間の性能を改善するだけでなく、搬送全体の安定性を高め、工程品質を保護し、装置メーカーと生産現場に測定可能な導入価値をもたらします。
コーティング品質の安定性向上
安定した材料張力により、基材がコーティング区間を均一に通過し、塗膜均一性が向上して不良率が低減します。
ラミネート位置安定性の改善
張力変動を抑えることで、ラミネート区間の層間位置を安定させ、位置精度と完成品品質を向上できます。
工程区間をまたぐ搬送安定性の向上
制御された張力挙動により、しわ、蛇行、材料変形を低減し、コーティング、乾燥、ラミネート、巻取り各区間で安定走行を維持できます。
材料ロスの低減と材料交換後の再調整時間短縮
工程再現性を高めることで、起動・停止時の廃棄を削減し、基材または塗工液切替後の調整時間を短縮できます。個人の操作経験に依存して工程条件を一から再構築することなく、効率的な速度で安定運転を維持できます。
作業者の調整経験への依存低減と製品ライン間の品質一貫性向上
システムレベルの構成により、作業者、基材、シフトが変わっても品質差を抑えます。材料または塗工液切替のたびに熟練者が手動調整する必要性を減らし、異なる製品設定と運転条件でもコーティング／ラミネート品質の予測性を高めます。
適用事例
事例
ある軟包装材料加工工場の多層ラミネートラインでは、層間位置の安定性を改善し、速度変更時および長時間連続生産時のしわによる材料ロスを低減することが求められていました。
課題
従来の巻出しシステムは巻径変化による張力変動が発生しやすく、特に加減速時に顕著でした。その結果、断続的な材料変形、ラミネート位置ずれ、完成ロール品質のばらつきが生じ、廃棄量が増加し、安定運転速度も制限されていました。
ソリューション
HELISTAR は、パウダブレーキ、クラッチ、張力制御器、張力センサで構成される閉ループ制御アーキテクチャを導入しました。材料構成、ライン速度、ラミネート工程要件に基づいてパラメータを調整し、巻径変化をリアルタイムで補正しながら、安定した制動トルクを出力できるようにしました。
結果
導入後は材料搬送が安定し、ラミネート位置精度が改善し、しわによる材料ロスが低減するとともに、完成ロールの均一性も向上しました。異なる製品構成や作業者間でも生産結果が均一になり、基材切替または停止後の再起動時に必要な手動再調整が大幅に減少し、熟練者への依存も低減しました。
コーティング／ラミネート機械の張力制御に HELISTAR が選ばれる理由
HELISTAR は、コンポーネントエンジニアリングの能力と、材料搬送、コーティング、ラミネート、巻取り工程に関する実務的な知見を兼ね備えています。
安定したトルク出力、信頼性の高いフィードバック制御、用途に応じた統合支援を中核として、単一部品の選定から、より効果的なシステム設計への移行を支援します。
長年にわたるパウダ式および電磁式クラッチ／ブレーキ技術の経験を活かし、OEM 調達担当者と工場管理者に、耐久性、生産適合性、明確な導入価値を備えたソリューションを提供します。
張力制御に注力してきた年数
世界の機械パートナー
検査へのコミットメント
対応産業
FAQ
以下は、OEM 調達担当者と工場管理者がコーティング／ラミネート機械の張力制御ソリューションを評価する際に特に重視する導入ポイントをまとめたものです。システムレベルの価値、構成上の考慮事項、実際の生産効果に焦点を当てています。
コーティング品質とラミネート安定性は、ブレーキ、クラッチ、制御器、センサ、巻出し機構、工程区間、巻取り動作が協調して機能するかどうかで決まるためです。単一部品のアップグレードだけでは、しわ、位置ずれ、完成ロール品質のばらつきなどの問題を根本的に解決できない場合があります。システムレベルで評価することで、より安定し、再現性の高い生産結果を得られます。
主な価値は、巻出し側に滑らかで制御可能な制動トルクを供給し、巻径が継続的に変化する条件でも材料張力をより安定して維持できることです。OEM 装置メーカーにとっては機械プラットフォーム全体の安定性が高まり、工場管理者にとっては工程一貫性の改善、材料ロスの低減、完成ロール品質の向上につながります。
はい。適切に構成された張力制御システムの主要な運用効果は、塗膜均一性とラミネート位置精度を維持するための手動介入と個人技術への依存を減らすことです。巻径変化と工程変動を自動補正することで、担当者やシフトが異なっても生産結果の再現性が高まります。基材や塗工液を頻繁に切り替える工場では、材料交換後の調整時間を短縮し、新人教育の負担と人員変更時の品質リスクを低減できます。
はい。同じシステムアーキテクチャは、コーティング機、ドライラミネーター、押出ラミネーター、その他のウェブ加工設備に適用できます。最終構成は、基材特性、幅、ライン速度、必要トルク、工程精度に応じて調整します。
適切にマッチングされた張力制御システムは、起動・停止時の廃棄を低減し、工程再現性を高め、速度変化や巻径変動の影響を受けにくいラインを実現します。これにより稼働率と製品品質が安定し、複数ロットのジョブと異なる材料構成の管理も容易になります。
コーティング／ラミネート機械用途向け推奨製品
コーティング／ラミネート機械向けの一般的な推奨製品構成には、巻出し側のトルク制御に使用するパウダブレーキ、リアルタイム調整に使用する張力制御器、フィードバックによる安定制御に使用する張力センサが含まれます。
パウダブレーキ
連続スリップ運転向けに設計され、優れた放熱性能を備えています
パウダクラッチ
滑らかなトルク伝達向けに設計され、安定した制御と応答性の高い係合特性を備えています
張力センサ
閉ループ制御向けの高感度フィードバック
張力制御器
巻径演算とテーパ張力制御に対応
